Nachdem wir im TechGuide: Die Gearbox nun die einzelnen Komponenten kennengelernt haben, die der genaue Zykluss eines Schusses.

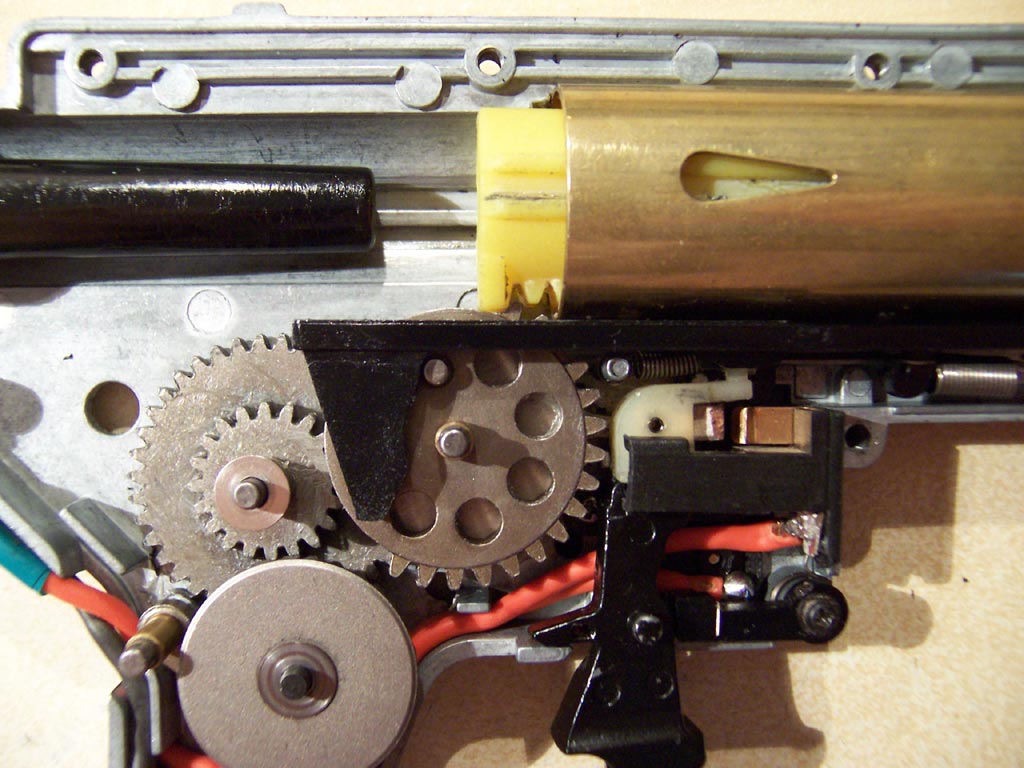

Im roten Bereich klar zur erkennen: Der Abzug drückt den Kontaktgleiter der Switch Unit nach vorne und schließt im vorderen Bereich der Switch Unit den Stromkreis. Nun dreht der Motor an und treibt die Gears an.

Der Stromkreis ist weiter geschlossen, Das Sector Gear beginnt, den Piston nach hinten zu befördern, wodurch die Feder aufgezogen wird, gleichzeitig zieht die seitliche Nocke des Sector Gears die Tappet Plate nach hinten. Dadurch gleitet der Nozzle nach hinten und gibt den Weg einer BB in die HopUp Unit frei.

Der Stromkreis ist immer noch geschlossen, Piston und Sector Gear sind auf dem letzten Zahn angekommen. Die Steuernocke der Tappet Plate hat diese inzwischen freigegeben und die Tappet Plate gleitet durch ihre Feder angetrieben, nach vorne und der Nozzle shließt die HopUp Unit.

Der Stromkreis ist unterbrochen. Die Steuernocke auf der uns abgewandten Seite des Sector Gears hat über den Cut Off den Gleiter der Switch Unit über den Arm des Abzuges gehoben und der Gleiter ist von seiner Feder nach hinten aus dem Kontaktbereich der Switch Unit gezogen worden. Gleichzeitig hat der Piston den letzten Zahn des Sector Gears überwunden und wird freigegeben, wodurch die Feder den Piston nach vorne schnellen lässt und der Luftdruck die BB aus der HopUp Unit schießt.

Und hier wieder alles in Grundstellung. Der Schusszyklus ist abgeschlossen.
